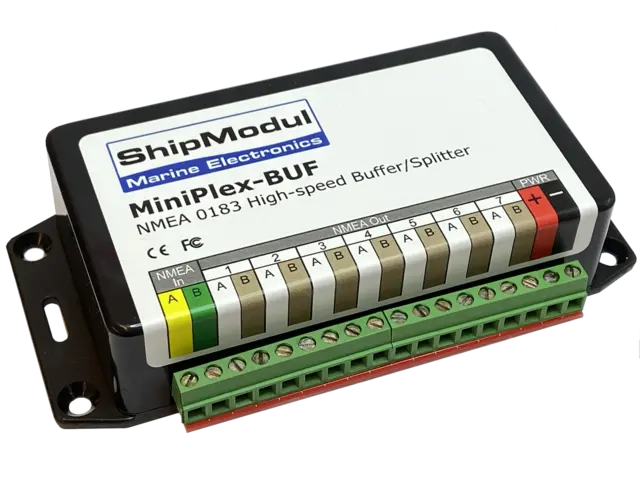

The MiniPlex-BUF er en avansert NMEA buffer/splitter med 1 inngang og 7 utganger. Den er utviklet for å dele NMEA-data på en enkel måte.MiniPlex-BUF er en robust og pålitelig NMEA buffer/splitter som forsterker og deler NMEA-signaler til flere enheter. Med én inngang og hele 7 utganger, sikrer MiniPlex-BUF en stabil og effektiv distribusjon av data til alle tilkoblede enheter, selv i krevende maritime miljøer. Den har full isolasjon på både innganger og utganger, noe som eliminerer problemer med jordsløyfer og beskytter mot kortslutninger.
Med avansert teknologi som høyhastighetsoptokoblere og isolerte strømforsyninger på hver utgang, er MiniPlex-BUF perfekt for installasjoner med lange kabler og støyende omgivelser.
Tekniske funksjoner
MiniPlex-BUF tilbyr full isolasjon på alle utganger fordi hver utgang har sin egen isolerte strømforsyning. Dette gjør utgangene kompatible med alle slags innganger, enten de er isolerte eller ikke, differensielle (RS422) eller jordede (RS232).
NMEA-inngang
NMEA-inngangen er en galvanisk isolert inngang, som bruker en høyhastighetsoptokobler som kan transportere data opptil 230 400 Baud. Inngangen er fullt kompatibel med NMEA 0183-standarden. Dette gjør at inngangen kan fungere i støyende omgivelser og med lange kabler.
Den isolerte inngangen forhindrer jordsløyfer mellom den tilkoblede enheten og bufferen. Den tåler også ethvert jord- eller fellesmoduspotensial opptil 1500 V.
NMEA-utganger
MiniPlex-BUF er utstyrt med 7 fullstendig isolerte utganger, hver med sin egen optokobler og isolert strømforsyning. Denne teknologien skaper fullstendig flytende utganger, noe som gjør tilkobling til enhver enhet til en enkel oppgave. Hver utgang justerer seg automatisk til typen inngang den er koblet til, enten det er en isolert, differensiell eller enkeltstående inngang. Tilkobling til en jordet RS232-inngang på en datamaskin er ikke noe problem og påvirker ikke andre utganger.
Isolasjon
MiniPlex-BUF tilbyr tre barrierer mot jordsløyfer. Den første barrieren er på den isolerte inngangen, den andre barrieren er på hver av de isolerte utgangene, og den tredje barrieren er mellom hver utgang på grunn av de isolerte DC/DC-omformerne som brukes til å drive hver utgang.
Feilsikker
En stor fordel med fullstendig isolerte utganger er at en kortslutning på én utgang ikke har noen innflytelse på signalet fra de andre utgangene.
Funksjonalitet
- 1 NMEA 0183 inngang og 7 isolerte utganger
- Forsterker og deler NMEA-signalet til flere enheter
- Fullstendig isolasjon på alle innganger og utganger for å eliminere jordsløyfer
- Utganger er kortslutningssikre og påvirkes ikke av feil på én utgang
- Inngang støtter datahastigheter opptil 230 400 Baud, ideelt for støyende omgivelser
- Kompatibel med både isolerte og ikke-isolerte enheter (RS422/RS232)
- Tåler potensial på opptil 1500 V mellom enheter
- Feilsikker drift med tre barrierer mot jordsløyfer
- Enkel tilkobling og pålitelig drift under alle forhold
